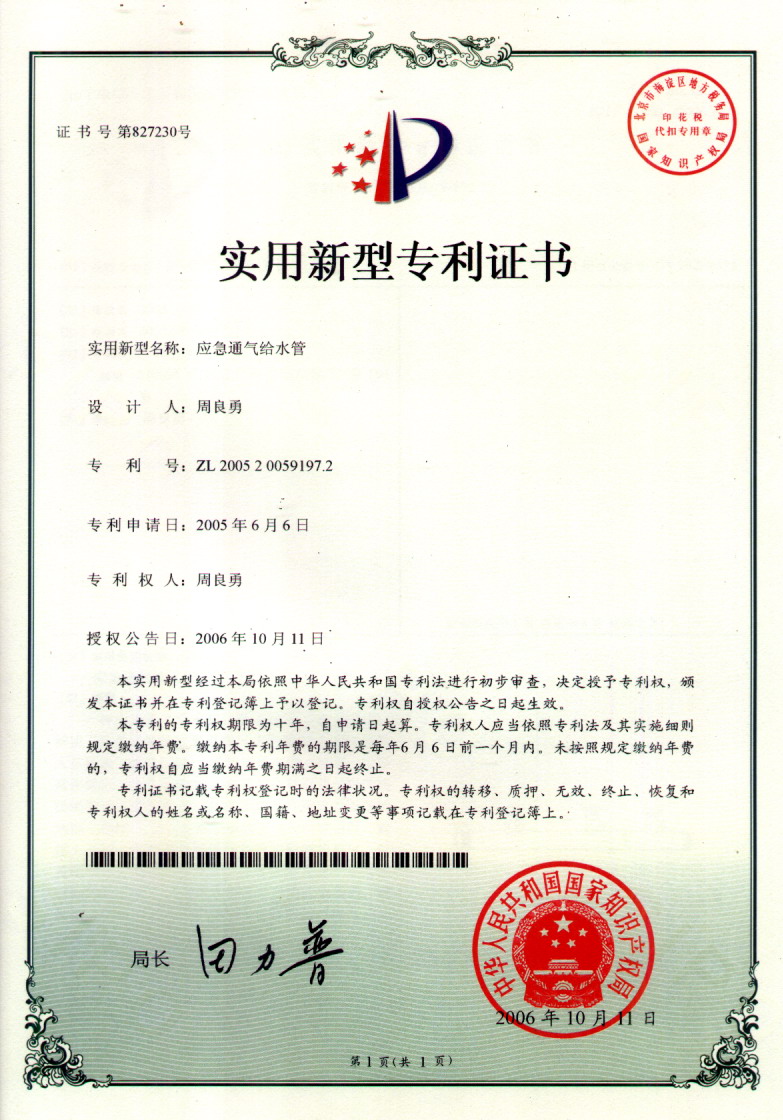

专利号:ZL 200520059197.2

矿井救生管
( 应急通气给水管 )

本发明应用场景示意图

  矿井、隧道发生坍塌后,在抢救被困人员时,首先要紧急打通一条导管,将空气和牛奶送进去,先保住被困人员的生命再实施下一步的救援。
  (现实案例见以下新闻链接

  而在发生事故后,救援人员打这条导管既危险又困难重重,如果不在短时间内打通,里面的被困人员就有可能窒息或缺水而死。还有一点是:要先确定里面是否还有被困人员活着,如果不打导管就当然无法知道。

  有了本人的这一专利发明,以后即使是矿井或隧道发生坍塌,将人完全封闭在地下,也不必担心了。

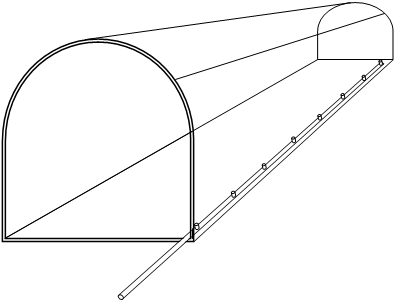

  本发明将一条或两条每隔1至10米便有一个通气口的小口径金属管道预放置于矿井、隧道的洞壁与地面相交处,管道的一端随矿井隧道的延伸而延伸,另一端则伸到洞口外面。在每段管的外表面上标有巷道编号及该处到井口的距离值。

  如果矿井、隧道发生坍塌的话,外界通过这条管道就能第一时间与遇险人员沟通,知道被困人员的情况(如:被困人员的具体位置、是否还有人活着、有多少人被困等);然后再利用此管道给被困人员输送氧气和牛奶,这样被困人员在里面至少就可以生存几十天甚至更久,外界也就可以从容实施救援了。

  由于该金属管道口径小,而且是沿着地面角落放置,这样发生塌方后基本上不会受到破坏。(多起塌方事故已经证明:现有的通风管道在发生塌方后几乎100%受到损毁)

  许多研究表明,大火中被困的不少人都是浓烟导致窒息死亡,而非被火直接烧死。应用这项发明后,如果是发生火灾使矿井或隧道充满浓烟,遇险人员就可以沿着管道指示的方向,边走边打开管道上的通气口呼吸从该管道中送出的空气,这样自己就可以平安走到外面来。

  同样,在煤矿发生瓦斯突出事故时,应用本发明后,矿工就不会因瓦斯浓度过高窒息死亡。因此,本发明应急通气给水管可以说是被困矿工最后的救命管。

  本发明原理简单、可靠、实用、管用,在关键时刻能发挥救人生命的巨大作用,相信以后每个矿井及隧道都要用上这项发明,而且在地下室、防空洞、窑洞、人行隧道、楼房等场所中也将成为必须的消防救生设施。就像现在的商场、酒楼、宾馆、停车场等场所必须在房顶安装管道喷淋系统才能通过消防验收一样。

 市场所在:全国现有煤矿2万多座,如果有一半采用此发明,每座矿每年收取专利使用费1万元计,年收入便有1亿元。而其它矿井、隧道、各种消防通道等,也具有广泛的收取专利费的可预见前景。

  国务院出台条例规定生产安全事故最高罚款500万,为了在发生事故后不死人或少死人,以把事故级别控制在最低级,各矿主、企业主为了保住大钱,必然会投小钱来完善安全设施。因此,本发明在推广给相关企业时必受企业欢迎。

  注:本发明已被国家知识产权局授予专利权,现寻求全面合作。
  专利权人:周良勇  电话:020-33067238

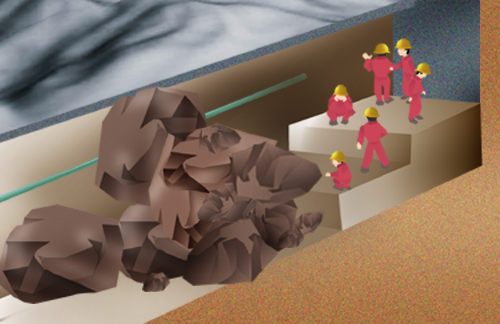

隧道坍塌后,被困人员没食没水缺氧,面临死亡威胁

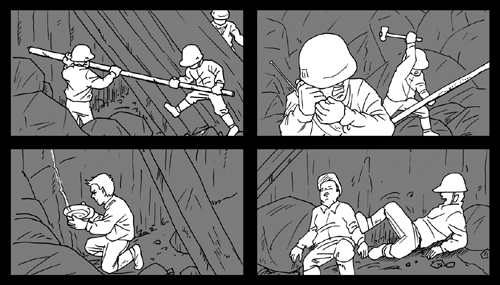

梦想着有根管把牛奶和空气送进来

被困矿工家属焦急地等待着、盼望着亲人平安出来



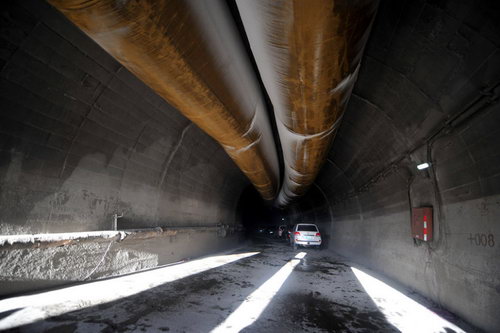

在矿井、隧道的墙角处,为什么不预先放置一条压不坏的、
紧急情况下能通气、给水、通声音的管道呢?
(在营业性楼房中,楼层上方都会预先设置消防用的喷淋管道以便随时喷水灭火)




应用本发明后,即使是在这样的小煤窑中也可以放心挖煤


有了本发明后,就不会再发生这样的事了。放大上图 网络原文

有了本发明,即使长长的隧道中充满烟雾也能安全走出隧道

新闻链接

 三亚绕城高速公路隧道塌方 8人被困生死不明
  短评:如果在施工的隧道中放置应急通气救生管,被困人员就不会生死不明了。

 通风管成救命管  河南陕县透水事故专题
  按理论数据,在没有食物与水的情况下,人的生存时间为3天;有水后可以达到5天。这次在矿工被困36小时后顺利实现送奶,为抢救工作赢得了时间。
  所有这些送水、送气、送奶的工作,靠一个三通管和一个漩涡式自吸电泵工作,通过通风管道完成。用压力将400公斤牛奶压入通风管道,送到800多米外被困人员所在的地点。

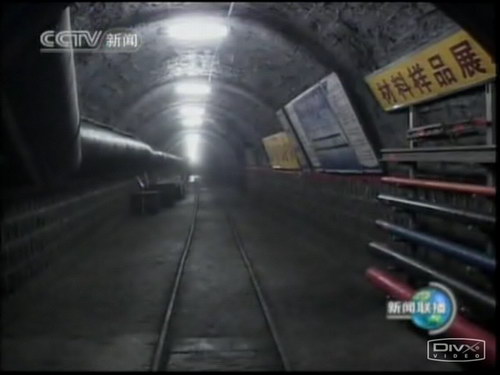

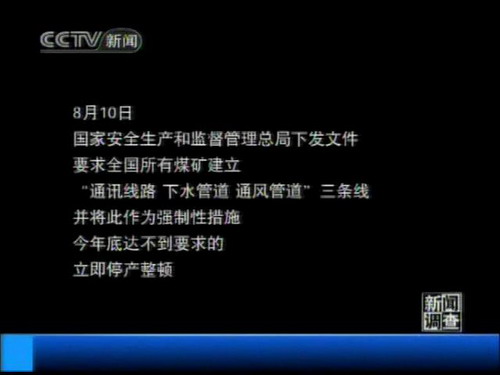

2007年8月18日中央电视台新闻调查栏目画面,打开相关文件

 我国投入90亿国债扶持国有重点煤矿安全技改

 美国公司发明井下矿难救生罩
  据专家介绍,一般的矿难事故特别是煤矿事故,矿工通常死于缺氧或吸入一氧化碳等有毒气体。而如果能在危急时刻提供一个隔离有毒气体并提供氧气和食物的空间就能使遇险者的获救几率大大提高。
  西弗吉尼亚州将成为第一个要求所有煤矿企业配备这种救生装置的州。救生罩定价约在每个7万美元至9万美元。美国国际煤矿集团已决定购买价值300万美元的这种设备,并将在8月配备各个煤矿。

 河北涞源一铅锌矿井下8人缺氧死亡
  据新华社电 据河北省安监局介绍,河北省涞源县冀豫铅锌矿发生一起由于井下放炮导致的缺氧窒息事故,事故共造成8人死亡。

 福建龙岩:在建隧道塌方 35小时紧急救援

 云南大丽铁路施工隧道发生塌方4人被困 快照 报导
   一名开挖班的工人透露,事故发生前有高压通风管道给施工掌子面送风,由于这根管道是橡胶管道,事故发生后,通过这根管道没有和被困人员联系,估计这根通风管道被砸变形,无法通过这根管道和被困人人员联系过,根本不知道被困人员的情况。
   “相当于是坍塌落物封封闭了隧道”,据隧道内的救援工作人员介绍,目前救援工作是这样展开的,在隧道坍塌物处打一个水平的钻孔子,以便与被困人员取得联系,送些给养物、药品等……
  云南大丽铁路隧道塌方4名工人被困
  目前,直径为108毫米的导管已向隧道内掘入15米,用以给被困人员输送食物和饮水。与此同时,救援人员正在开挖营救坑道。

 救命管道打穿28米石墙 快照
  百余人展开生死营救 因为有大约28米厚的坍塌物把4名被困人员和外界隔开,要成功营救这些工人,就必须从隧道的出口端想办法:一是打一根水平导管,以便了解被困人员的情况,并为他们输送氧气及流质食物;二是要在出口端开挖一个宽1.1米,高1.8米的救援导坑,才能最终把被困人员救出来。

 抱着取暖 吃纸充饥 大丽铁路被困三工人获救 快照
  2006年5月16日晚11点左右,大丽铁路的中铁十四局施工方第九标段的松桂南场岭隧道发生坍塌,6名施工人员被困其中。经过5天的营救,被困的6名工人全部生还。奇迹!
  2006年9月11日上午11点40,云南境内广南至砚山高速公路一段隧道发生塌方事故。经过26个小时的救援,25名受困人员被全部救出。又一个奇迹!
  11月15日,大丽铁路笔架山一号隧道塌方被困的3名工人安全出洞。再一个奇迹!
  然而每一个奇迹,却让人兴奋不起来。它的背后,有无数救援者的熬更守夜,有被困家属的撕心裂肺,有人民群众的牵肠挂肚……一被困工人获救后的一番话令人心酸:“我的工作是爆破,全国各地的隧道工程几乎都跑遍了,见过的塌方不下15起……干我们这行的,一般跟着老乡、老板走,生死由命……

 鹤庆铁路隧道坍塌大营救1
  6名工人已困在隧道内44小时,虽然有关部门日夜加紧施工开挖“生命通道”,但由于施工难度大,进展并不太理想。
  6名被困人员的安危,引起部、省有关领导的重视,铁道部部长刘志军、副部长卢春房、云南省副省长刘平等领导作出重要批示。
  事故发生后,施工单位立即启动空气压缩机朝隧道内吹风,目的是想让空气透过松软的沙石传递氧气,让困在隧道内的6名工人不缺氧。接着,马上利用机械进行平顶钻施工,朝隧道内钻通风孔,经过紧张施工,5月17日17时20分,一条内径为15厘米左右的管道打通,直接通向被困工人的位置。
  供氧的管道打通后,救援人员用鼓风机送水冲洗钢管消毒,随后,为了解决被困人员的食物,有关部门立即调集牛奶等液体食物,通过钢管用鼓风机将牛奶送进去给被困人员进食。

 湖南冷水江一煤矿瓦斯突出18人死亡
  事故发生时,井下工人正在作业,瓦斯突然从采煤工作面突出,并进入掘进巷,正在井下作业的18名工人因窒息身亡。

 山西蒲县煤矿事故遇难升至20人 10人下落不明
  矿山救护队正在井下抢险搜救,由于井下烟雾较大,搜救比较困难。国家煤矿安全监察局局长赵铁锤和山西省省长于幼军已到达现场,参与抢险救援指挥工作。

 重庆救援4名被困高速路垮塌隧道民工(组图)1

  13日23时,正在建设中的石柱境内垫(江)恩(施)高速公路竹林坪隧道发生垮塌,4名工人被困隧道。事发后,包括13位隧道技术专家在内的300多救援人员进入隧道展开营救。原计划昨日上午赶在4人吸完隧道内剩余氧气前能打通送氧洞口,不幸的是钻洞遇到钢筋,通宵打洞到昨日傍晚18:00才前进25.2米。现场指挥部预计,今日凌晨左右会打通送氧洞口,隧道内4人将面临严峻生死考验。

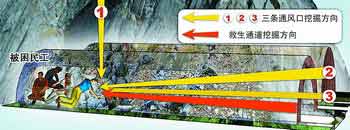

   目前制定的抢险救援方案是挖掘四条较小的通道连通被困的4名工人,这四条通道包括三条通风孔和一条救生通道。
